Согласующие - симметрирующие трансформаторы для антенн от UR5EOT

Александр UR5EOT

Представляю вниманию членов клуба и просто всем радиолюбителям – продукцию, которую я изготавливаю для наших нужд в построении собственных АФ комплексов для оснащения нашего радиолюбительского антенного комплекса.

Вряд ли я бы пошел на самостоятельное изготовление согласующее-симметрирующих трансформаторов, если бы не столкнулся с простым и очевидным фактом, при покупках необходимых компонентов. Сложно не только приобрести качественные изделия, но сложно приобрести качественные комплектующие. Перепробовав массу способов, понял что любым делом нужно заниматься серьезно.

Поэтому пришлось приобрести:

  1. анализатор настройки антенн
  2. мини токарный станок
  3. использовать свои рабочие контакты по основной трудовой деятельности – в отношении организации поставок комплектующих из Европы, Турции, Ю.Кореи - для изготовления своей собственной антенны. А так же для изготовления согласующего и симметрирующих трансформаторов. И массу других сопутствующих мелких вопросов связанных с оборудованием рабочего места.

Когда я сделал пробный экземпляр своей собственной антенны модели Windom FD 3 и опробовал ее в эфире, первым моим «клиентом» стал мой товарищ по нашему хобби: Юрий UT5EL для «походных вариантов». Удачно оптимизировав после множества экспериментов эту антенну для работы на 40-20-15-10 метров, но приоритет для 20 и 15 метров – я до сих пор дома использую эту антенну в полной комплектации. Позднее появилось и признание среди многих наших товарищей по хобби. Это результат довольно таки кропотливого труда. Моей продукцией пользуются радиолюбители и Украины, и России и ряд любительских станций из Европы.

СКАЧАТЬ ПРАЙС НА ПРОДУКЦИЮ UR5EOT в формате DOC

Более подробно об ассортименте – небольшом пока, но самом востребованном для многих радиолюбительских станций – на моем сайте: www.ur5eot.com

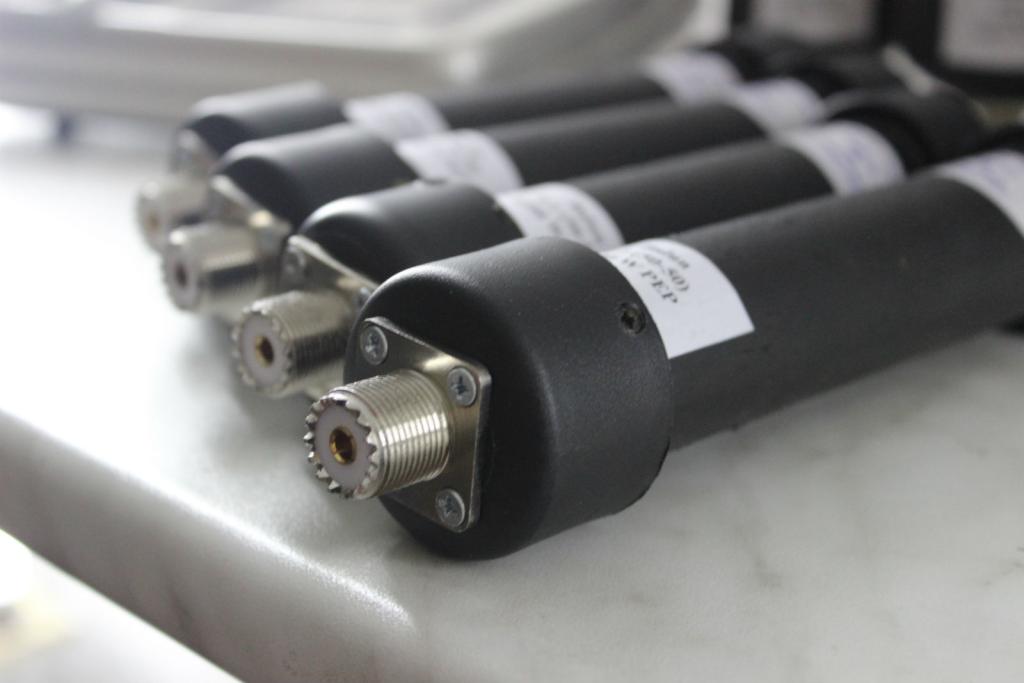

transformat fon

Эта информация будет полезна тем, кто желает правильно выбрать для себя согласующе-симметрирующий трансформатор.

Для этого, я процитирую выдержки из статьи Валентина Семичева – RZ3DK, потому как проверил данные утверждения лично в конкретных реализованных мной самостоятельных конструкциях, используемых в своих антеннах, и антеннах моих товарищей, которые доверили мне решение вопроса согласований и симметрирования своих АФК.

1. Наиболее распространенный тип трансформатора в радиолюбительских конструкциях – на кольцевом магнитопроводе из феррита или порошкового железа, так называемые трансформаторы на длинных линиях. (ТДЛ). Их рабочий диапазон частот может составлять до пяти октав, и одна из главных причин, связанных с частотными ограничениями, - его конструкция. Обычно обмотки трансформатора выполняются тремя свитыми между собой проводами на одном кольце. Такая конструкция влечет за собой, по крайней мере, две проблемы. Первая – смещение фаз на высоких частотах во вторичных обмотках(если их несколько), зависящая от типа применяемой линии для намотки. Рассогласование фаз во вторичных обмотках относительно друг друга влечет за собой несогласованную работу парафазного каскада, следующего за трансформатором. И вторая проблема заключается в том, что трансформаторы подобного рода, особенно в радиолюбительских разработках, имеют недостаточную магнитную проницаемость магнитопровода. Это приводит к изменению расчетного активного сопротивления в полосе частот(особенно на низких частотах). Такие трансформаторы имеют как правило большое количество витков, что приводит к значительной индуктивности рассеяния и появлению межобмоточной ёмкости. Все вышеуказанные факторы не самым лучшим образом влияют на широкополосные свойства ВЧ трансформатора. Поэтому применение конструкции, где обмотки выполнены на одном кольцевом магнитопроводе, в широкополосных трансформаторах является достаточно проблематичным. Однако кольцевые магнитопроводы из феррита или порошкового железа неплохо зарекомендовали себя при изготовлении резонансных(узкополосных) контуров в различного рода фильтрах.

2. Хорошая альтернатива ТДЛ – трансформатор с обьемным витком(выполненным в виде бочонка). В таких конструкциях межобмоточная емкость и паразитная индуктивность рассеяния сведены к минимуму, так как обмотки намотаны на отдельных ферритовых магнитопроводах и помещены в экранированные друг от друга отсеки, а связь между ними обеспечивает металлический стержень(керн). ВЧ трансформаторы подобного рода имеют большую широкополосность(сотни МГц), с хорошим постоянством параметров в полосе частот. Однако и здесь есть свои подводные камни. Такие трансформаторы имеют ограниченное применение при передаче сигнала большой мощности, так как в качестве элемента связи между обмотками используется стержень из немагнитного материала, проходящий через магнитопроводы. При передаче через трансформатор мощного (10 и более Вт) сигнала происходит ее ограничение на выходе. И чем больше передаваемая мощность, тем хуже коэффициент передачи. Основная же мощность уходит на нагрев самого трансформатора. На малых мощностях, такие трансформаторы имеют великолепные параметры(менее 10 Вт).

3. Для целей оптимального согласования и симметрирования АФ трактов применяют трансформаторы с внешним витком, выполненных на двухотверстных трансфлюкторах(биноклях). Диапазон рабочих частот трансформаторов подобного исполнения составляет при нагрузке с полным сопротивлением до 500 Ом может достигать до 10 октав, если реактивное сопротивление обмоток трансформатора на самой низкой рабочей частоте составляет не более четверти от соответствующих нагрузочных импедансов. В противном случае снижается нижняя рабочая частота трансформатора. Если такой трансформатор выполнен качественно с соблюдением всех правил изготовления(материал, качество ферритов, достаточная магнитная проницаемость, правильно выбранные материалы для изготовления низкоомной и высокоомной обмоток, тщательная компенсация и настройка всех параметров собранного изделия)только тогда данный согласующее-симмметрирующий трансформатор(balun) обеспечит правильное согласование необходимого сопротивления нагрузки в заданной полосе частот

Внимательно и серьезно относиться к приобретению ВЧ трансформатора для своей антенны – это самый простой и верный шаг в достижении Ваших целей: оптимальной работы в эфире антенно-фидерного комплекса каждой радиолюбительской станции.

В заключении сообщаю: трансформаторы моего собственного производства изготовлены на основании всей вышеперечисленной информации. Тщательно подогнанные параметры: внутренний КСВ не выше 1,2 в полосе частот от 1-30 МГц, малый уровень затухания, минимальный нагрев, точные расчеты по показателям пропускной мощности, тщательная наладка – это мои критерии в вопросе изготовления данной и другой продукции. В результате – безукоризненно оптимальная работа в антеннах типа FD 3,4 и других более сложных антеннах.

Подавляющее большинство производителей трансформаторов для радиолюбителей изготавливают трансформаторы на одном торроиде из феррита.
Почему? Дешевле, быстрее, проще. В итоге: большая неравномерность АЧХ в диапазоне от 1-30 МГц(повышенный внутренний КСВ трансформаторов, достигающих показателя 3,0 и выше). Следствие: низкое качество и эффективность работы антенны у конечного потребителя.

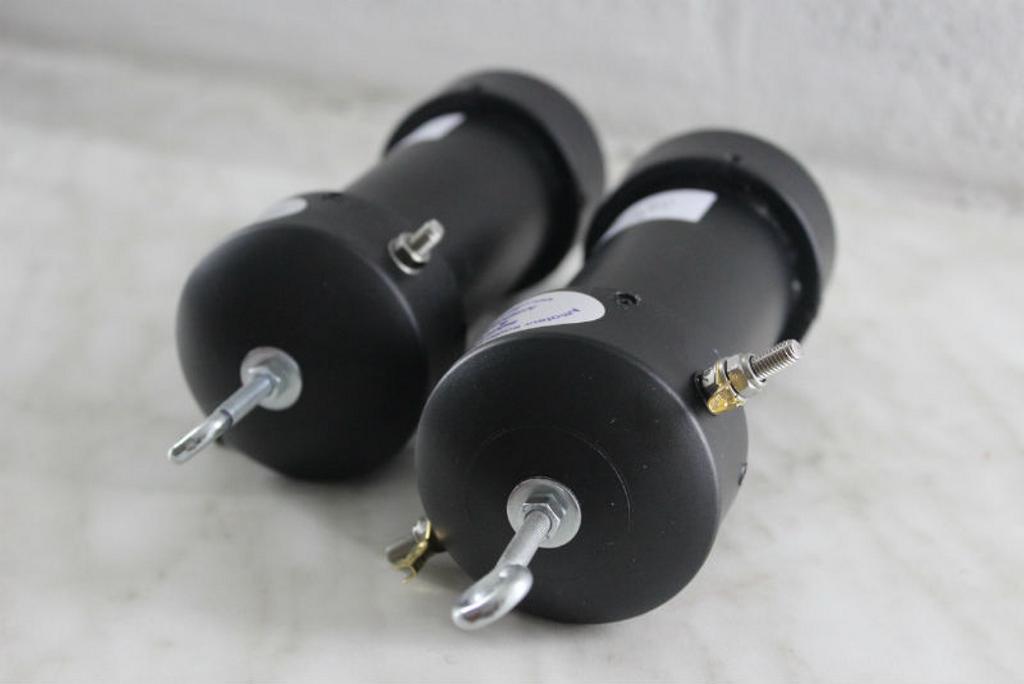

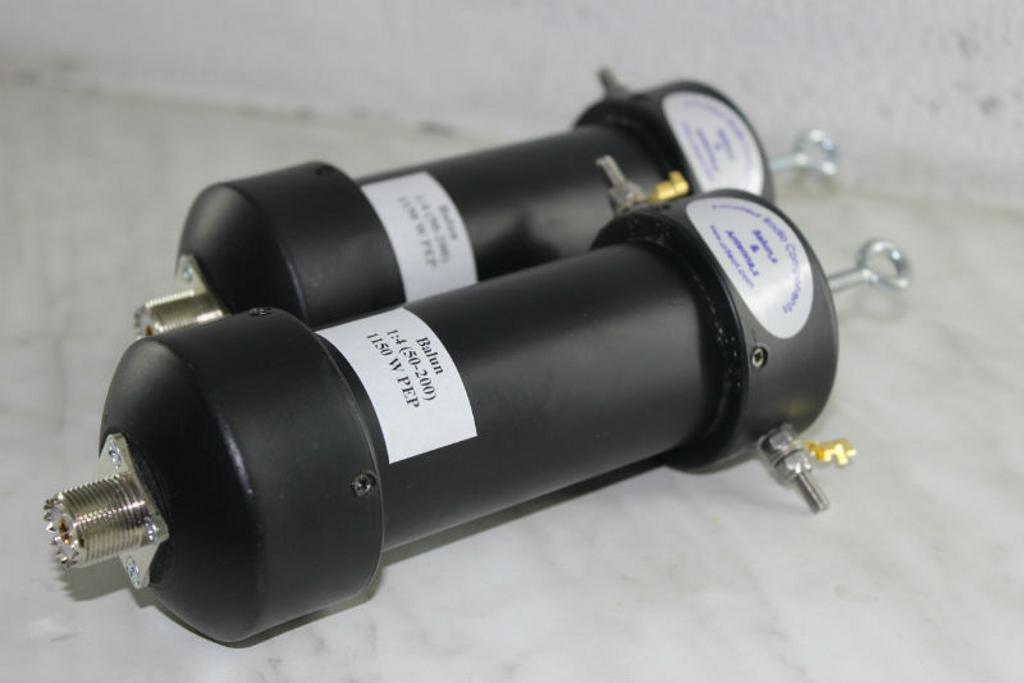

ant003balun2balun3balun 1-1 400 Втbalun 1-4 400 Вт

Выбор – за Вами.

Звоните, заказывайте:

+380 98 1036274
+380 95 7789910

С уважением: Александр UR5EOT.
